می‌دانیم که با پیشرفت و تغییر و تحول در دنیای IT، کمپانی HPE از Synergy رونمایی کرد تا از پراکندگی تجهیزات و زیرساخت‌ها و افزایش هزینه‌های عملیاتی جلوگیری کند. در واقع این زیرساخت منسجم آمده تا عملکرد شما را تا حد زیادی بالا ببرد و هزینه‌هایتان را کاهش دهد. در این مقاله قصد داریم تا به معماری Master Satellite در سینرژی بپردازیم، با ما همراه باشید.
HPE Synergy از هر دو حالت قدیمی معماری single-switch شبکه با فریم تکی و چندگانه پشتیبانی می‌کند که معماری چند فریم به Master Satellite اشاره دارد.
معماری فابریک Master Satellite از یک سوئیچ فابریک تک یا ماژول اتصال مجازی تحت عنوان Master تشکیل شده است و پورت‌های آن از طریق ماژول‌های اتصال که تحت عنوان ماهواره شناخته می‌شوند، در فریم‌های متعدد قرار می‌گیرند.

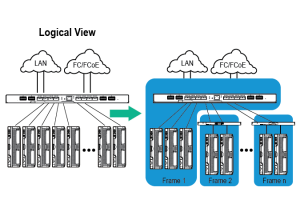

معماری Master Satellite با دید منطقی
در دید منطقی، تمامی ماژول‌های محاسباتی در معماری Master Satellite، مستقیما به سوئیچ اصلی یا ماژول اصلی (Virtual Connect) متصل می‌شوند. در این پیکربندی چند فریمی، یکی از فریم‌ها، ماژول اصلی را در خود جای می‌دهد و سایر فریم‌ها، شامل فریم‌های ماهواره‌ای هستند. این پیکربندی با دید منطقی به خوبی در تصویر زیر قابل مشاهده است.

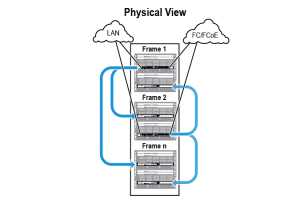

معماری Master Satellite با دید فیزیکی
در این پیکربندی، به صورت فیزیکی و الکتریکی، سیگنال‌های فابریک توسط کابل‌ها از ماژول Master به فریم‌های Satellite جابه جا می‌شوند و هیچ switchingای در ماژول‌های Satellite وجود ندارد.
بسته به نرخ داده‌ی فابریک، معماری Master Satellite مقیاس گذاری شبکه را با یکی از روش‌های زیر فعال می‌کند:
- پیکربندی تک فریم الی سه فریم هر کدام از حالت‌های زیر را می‌توانند استفاده کنند:
- ماژول پیوند اتصال 50 گیگابایتی HPE Synergy: استفاده از ماژول HPE Virtual Connect SE 100Gb F32 برای HPE Synergy در حالت 50 گیگابایتی (پیکربندی با نیاز به 2 کابل)
- ماژول پیوند اتصال 50 گیگابایتی HPE Synergy: استفاده از ماژول HPE Virtual Connect SE 100Gb F32 برای HPE Synergy در حالت 25 گیگابایتی (پیکربندی با نیاز به 1 کابل)
- ماژول پیوند اتصال 10 گیگابایتی HPE Synergy: استفاده از ماژول HPE Virtual Connect SE 40Gb F8 برای HPE Synergy
- ماژول پیوند اتصال 20 گیگابایتی HPE Synergy: استفاده از ماژول HPE Virtual Connect SE 40Gb F8 برای HPE Synergy
- پیکربندی‌های 5 فریم نیز از روش‌های زیر می‌توانند استفاده کنند:
- ماژول پیوند اتصال 50 گیگابایتی HPE Synergy: استفاده از ماژول HPE Virtual Connect SE 100Gb F32 برای HPE Synergy در حالت 25 گیگابایتی (پیکربندی با نیاز به 1 کابل)
- ماژول پیوند اتصال 10 گیگابایتی HPE Synergy: استفاده از ماژول HPE Virtual Connect SE 40Gb F8 برای HPE Synergy
سخن آخر
در این مقاله، در خصوص معماری Master Satellite در سینرژی صحبت کردیم. حالت‌های این پیکربندی را با دید منطقی و فیزیکی مورد بررسی قرار دادیم و در آخر به روش‌های فعالسازی در انواع فریم‌ها پرداختیم. آداک فناوری مانیا عرضه کننده انواع سرور و تجهیزات شبکه و سینرژی‌های قدرتمند است که می‌توانید با دریافت مشاوره لذت خریدی مطمئن و به صرفه را تجربه کنید.
